門禁接線
文章出處：篷達門禁安裝維修公司 人氣：發表時間：2022-12-01 20:59
門禁系統接線
本篇主要內容是介紹門禁系統接線的步驟
以下進入詳細內容：

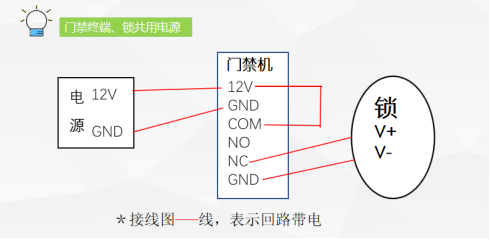

門禁終端接線控鎖圖：（注意：鎖與門禁終端較遠時不適合此接線）

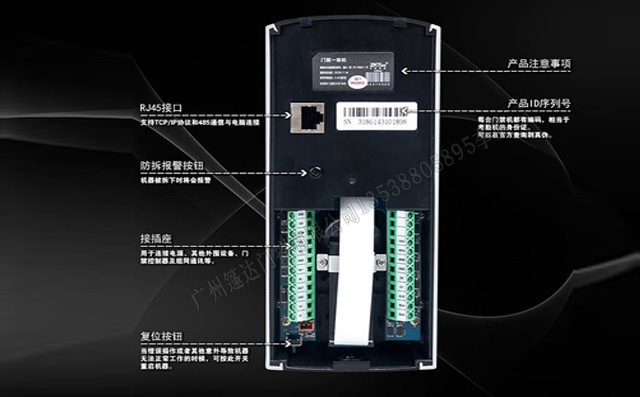

1、門禁終端:
終端背面控鎖接線端口NC、COM、NO是用來接鎖的，默認情況下（未驗證）NC和COM是閉合的狀態，而NO和COM是斷開的狀態，當用戶在門禁終端上面驗證成功時，終端背面控鎖接線端口NC和COM變成斷開的狀態，而NO和COM變成閉合的狀態。過了鎖驅動時長后，終端背面控鎖接線端口就會變回默認狀態（未驗證）。
終端背面控鎖接線端口NC、COM、NO是用來接鎖的，默認情況下（未驗證）NC和COM是閉合的狀態，而NO和COM是斷開的狀態，當用戶在門禁終端上面驗證成功時，終端背面控鎖接線端口NC和COM變成斷開的狀態，而NO和COM變成閉合的狀態。過了鎖驅動時長后，終端背面控鎖接線端口就會變回默認狀態（未驗證）。
2、通電常閉鎖(電插鎖):
該鎖分為四根線，兩根信號線和兩根門磁線，兩根信號線接上電源之后會通電，同時也會上鎖。另外兩根門磁線需要接到門禁終端背面的SEN和GND上面，接上之后即可檢測門的開關狀態。
該鎖分為四根線，兩根信號線和兩根門磁線，兩根信號線接上電源之后會通電，同時也會上鎖。另外兩根門磁線需要接到門禁終端背面的SEN和GND上面，接上之后即可檢測門的開關狀態。
3、接線步驟:
1).先給門禁終端供電，保證門禁終端正常啟動；
2).通電常閉鎖(電插鎖)V+接到門禁終端背面的控鎖接線端口NC；
3).通電常閉鎖(電插鎖)V-接到門禁終端背面的控鎖接線端口GND；
4).門禁終端背面的控鎖公共接線端口COM接到給門禁終端供電的12V；
5).在門禁終端進行驗證是否會落鎖。
以上就是關于門禁系統接線的操作，如需要更多詳細步驟資料可聯系我們，本司可以提供技術支持。
